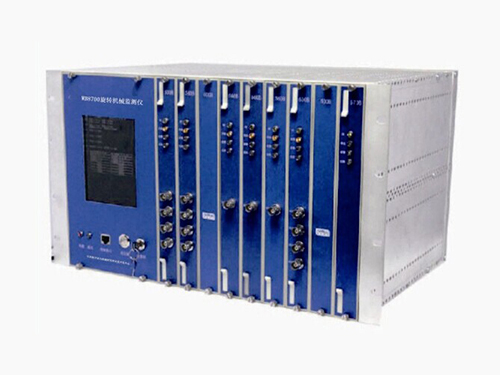

WB8700監測系統，是為汽輪發電機、水輪發電機組、鼓風機、壓縮機等大型旋轉機械增強操作安全性，提高運行效率和延長使用壽命而專門設計制造的。

它可以連續地測量和監視機器的運行狀態，如：軸振、瓦振、位移、偏心、差脹、轉速、熱膨脹及行程、水輪機組的擺度和振動等，為早期發現機器故障，如：不平衡、軸承失效、不對中、以及軸裂紋等提供重要信息。

WB8700采用模塊化設計，最多能夠支持9個卡件共5個種類的測量模塊，除了繼電器模塊(WB8700板)在機箱卡位固定以外，其它四種模塊(WB8730板、WB8740板、WB8750板、WB8760板)可以隨意放置。做三取二超速保護用轉速板(WB8760板) 需三塊緊挨著連續放置。

WB8700監測系統完全按照國際標準API 670標準進行設計， 具有極強的可靠性和先進性。

應用介紹：

1.WB8730板模塊支持4個通道共5種測量類型，包括瓦振、軸振(擺度)、偏心、軸向位移、脹差的測量。

2.WB8750板模塊支持2個通道轉速測量，包括轉速測量和零轉速測量以及鍵相測量。

3.WB8760板模塊支持1個通道的超速測量。能夠?qū)崿F(xiàn)三取二方式的硬件邏輯，通過這種冗余保護方式，可以提高超速保護的可靠性。

4.WB8740板模塊支持4個通道共4種測量類型，包括軸向位移、脹差、熱膨脹、油動機行程(其中熱膨脹和油動機行程只能位于WB8740板的第3和第4通道)。

5.WB8770板模塊為繼電器保護模塊，具備16個通道的繼電器輸出，每個繼電器可以通過組態的方式自由組合繼電器的輸出方式，提供繼電器常開和常閉觸點。
