為了讓用戶在使用電渦流傳感器系統過程中得到滿意的體驗，我們特將安裝和使用過程中需要注意的事項進行說明。同時，用戶在使用過程中遇到不正?，F(xiàn)象時，也可以根據以下注意事項自行進行初步檢查，或者及時聯絡我單位售后服務部門。

一、系統檢查

（1）、檢查接線端子接線是否正確；

（2）、檢查接線是否短路或開路；

（3）、檢查電源電壓是否正確，電源功率是否足夠；

（4）、檢查測量?jī)x器接線是否正確，是否短路或開路。

通常情況下，在安裝過程中最容易發生前置器接線錯誤，嚴重的情況可能導致前置器損壞。下面，我們分別對不同輸出方式和不同安裝形式的前置器接線進行說明，用戶在安裝過程中可以參考對應的前置器類型以及輸出方式進行接線確認。

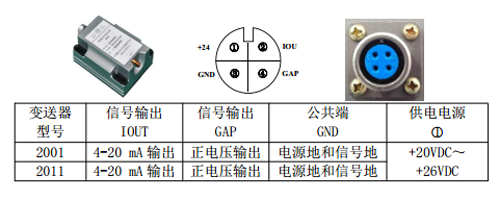

01型前置器

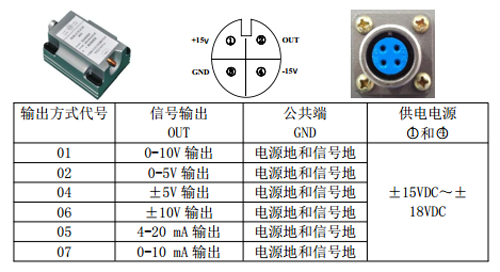

02型前置器

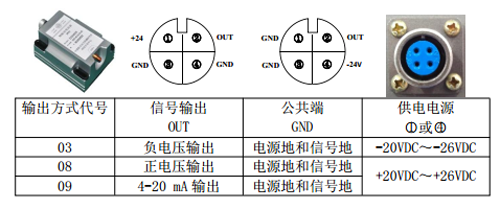

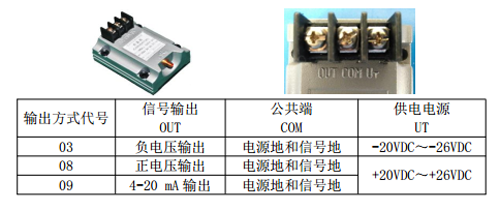

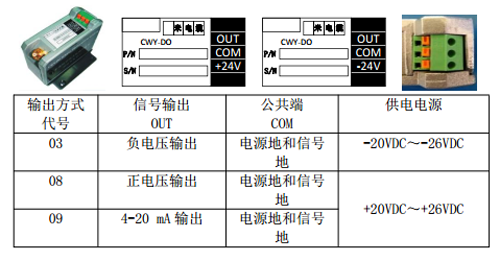

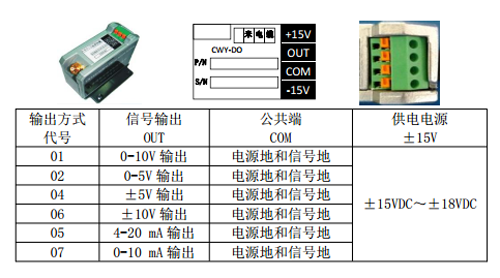

03/04型前置器

注意：（4-20 mA）-端與COM端不是等電位端，通常情況下只連接（4-20 mA）+端和（4-20 mA）-端。COM端和GAP端僅在測試安裝位置電壓時使用。

二、探頭檢查

（1）、檢查探頭高頻接頭和探頭頭部是否干凈，如有臟物，尤其是否有金屬鐵屑，請用無水酒精清洗；

（2）、有延伸電纜的，檢查延伸電纜是否短路或開路，如有故障，應更換延伸電纜；

（3）、檢查探頭是否短路或開路。
   有延伸電纜的，先將延伸電纜脫開，然后用數字三用表測量探頭高頻接頭的插針與插頭外殼之間的電阻值，其正常阻值應該在1.0～7.0Ω之間,如果電阻值很小(小于1.0Ω),則說明此探頭出現短路；如果測得的電阻值非常大(大于100Ω),則說明此探頭出現開路或接觸不良。當發現上述兩種情況時,應更換探頭。

三、前置器檢查

（1）、正常情況下，沒有接探頭的前置器輸出值穩定，且輸出值應比滿量程輸出值稍大。

（2）、再檢查探頭編號和延伸電纜編號是否與前置器編號配套。有延伸電纜的，一定要將延伸電纜接上。

（3）、將判定完好的探頭與所對應的前置器聯接好。當探頭頭部緊靠金屬導體時，前置器的輸出值應該最小；當探頭頭部遠離金屬導體時，前置器的輸出值應該最大；當探頭與被測體位置相對靜止時，前置器輸出值應對應穩定。否則，可以判定此前置器已損壞，或者傳感器系統接觸不良，這時應該對系統進行修理或更換前置器。

在傳感器發生故障的時候，如果有2套同型號同批次的傳感器，可以采用調換探頭和前置器的方式，來確認故障發生在探頭或者前置器上。

返廠檢測時，為減小誤差，建議將探頭、延伸電纜、前置器配套同時送檢。

▼常見故障造成原因

（1）、探頭黑色頭部體損壞。探頭黑色頭部體里面有線圈，負責發射和接收信號。如果損壞，極易造成探頭短路或者開路。

（2）、高頻接頭損壞。高頻接頭連接時不需要很大力量，一般用手直接擰緊即可，切勿使用扳手等工具，極易造成高頻接頭絲扣磨損和連接針斷裂。

（3）、強電擊穿燒毀。傳感器系統用電應不超過供電電源范圍。前置器外殼就是信號地，如果機組漏電，或者不小心將強電搭在前置器上，尤其是將強電接在前置器輸出端上，極易擊穿燒毀前置內部電路。
