本文將為大家介紹608科技公司的產品“航空天瑞”牌TR系列電渦流傳感器延伸電纜的安裝使用。

作為聯接探頭與前置器的中間部件，延伸電纜的安裝應保證在使用過程中不易受到損壞，信號傳輸正?？煽?。延伸電纜有帶鎧裝和不帶鎧裝兩種，如圖1-1所示。通常不帶鎧裝的延伸電纜采用管道鋪設，不是管道鋪設時需采用帶鎧裝的延伸電纜。另外，應將過長的電纜盤成直徑不小于50mm的圓形用綁帶扎緊后，用壓片將其固定，不能隨意剪斷過長的電纜或加長電纜，否則會造成傳感器系統特性的變化。在盤放延伸電纜時，由于其材料的關系，應避免因盤放半徑過小而使電纜折斷。在選型時，應保證延伸電纜的長度加探頭電纜的長度之和，大于探頭安裝處到前置器安裝處的距離，而且通常前置器都是集中安裝在機器的同一側。

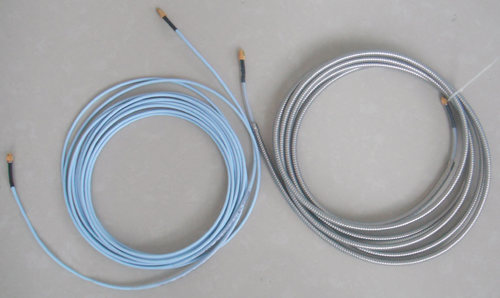

圖1-1 不帶鎧裝和帶鎧裝的延伸電纜

1 延伸電纜轉接頭的防護與絕緣

延伸電纜的外表皮是用聚四氟乙烯密封的，探頭內部結構也已絕緣，但是延伸電纜和探頭電纜的接頭是與信號“地”相聯接的，而且接頭金屬表面是裸露的。由于延伸電纜轉接頭和探頭電纜高頻接頭的聯接處通常是懸空在接線盒里，為了避免聯接處和機殼接觸以及加強其防護性，延伸電纜與探頭電纜相聯的一端帶有絕緣保護套，如圖1-2所示。安裝時將延伸電纜接頭與探頭高頻接頭用手?jǐn)Q緊聯接好，然后將套管套在接頭處，這樣起到絕緣和保護作用。

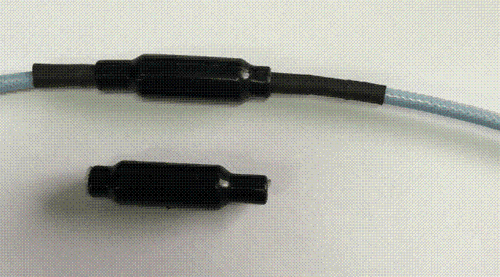

圖1-2 絕緣保護套

2 鋪設延伸電纜管道

為了保護電纜不易被破壞，通常采用管道來鋪設延伸電纜，管道設置如圖1-3所示。

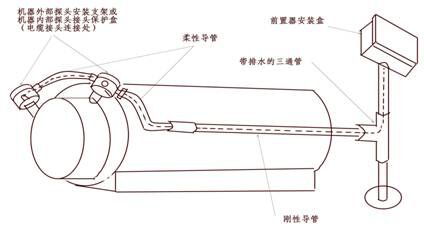

圖1-3 延伸電纜管道的設置

3 延伸電纜安裝的一般步驟

3.1 檢查延伸電纜的外表及長度

檢查延伸電纜表面是否有破損，兩端接頭是否正常，長度是否與探頭和前置器要求配套，延伸電纜長度加上探頭所帶電纜長度應該與前置器要求的電纜長度一致，除非特殊規格，延伸電纜長度加上探頭所帶電纜長度為5m或9m。延伸電纜的長度在靠近高頻接頭端的產品標記中有說明。如延伸電纜的型號標記為CWY-DO-810030-040-00，其中“040”表示延伸電纜長度為4米，如果與其配套的探頭電纜長為1m（探頭型號標記為CWY-DO-81хххх-хх-хх-10-хх），前置器要求的電纜長度為5m（前置器型號標記為CWY-DO-81хх00-50-хх-хх-хх），則延伸電纜的長度就是正確的。如果是成套訂貨，通常在出廠數據校驗單上表明了作為系統校驗探頭、延伸電纜、前置器型號和編號，對照出廠校驗單上產品的編號組成系統，就不會出錯。

3.2 標記延伸電纜

在延伸電纜的兩端分別進行特定標記（如“1#瓦水平振動”、“軸位移”等）來說明作用以及區分多套傳感器各部分之間的聯接關系，電纜兩端都應做標記以便在多根電纜中進行分辨，這種標記應能防油、防水。

3.3 鋪設延伸電纜

如果采用管道鋪設則應預先將管道安裝好（參見圖1-3），并檢查管道內應清潔無尖銳凸起或粗糙表面，以防污染和刮傷電纜。將電纜穿過管道時，首先應該用橡膠皮套套上需要塞進管道一端的接頭（是轉接頭還是高頻接頭，視從管道的哪端開始塞進延伸電纜；從靠近前置器安裝盒端開始，則是轉接頭塞入管道；從靠近探頭接線盒端開始，則是高頻接頭塞入管道），以保護接頭不會被污染。

如果不用管道鋪設，則需要選用帶鎧裝的延伸電纜。安裝時可采用線夾類的東西將延伸電纜固定在較安全的地方，以減少電纜可能被損傷的機會。

3.4 聯接延伸電纜

首先檢查延伸電纜的轉接頭和探頭電纜高頻接頭是否正常有異物，再將延伸電纜的轉接頭穿到相對應編號的探頭接線盒內，將延伸電纜的轉接頭與探頭電纜高頻接頭聯接并擰緊，把絕緣保護套套在聯接處，保護好接頭金屬表面，使其表面不外露，不至于碰到金屬殼體。延伸電纜另一端的高頻接頭穿進前置器安裝盒，與相對應編號的前置器高頻頭聯接并擰緊。
